2021年10月18日

3/10/18 PIAZZA 点火コイル周りの手直し

今日は PIAZZA で会社に行くが、なんだか調子が良くない。
気になるので、帰りにホームセンターでスプリングを買い、
その場で加工してコイルの端子部分に取り付けた。

どういうことかと言うと、プラグコードの点火コイルに
挿す部分の接点が緩くなっていて接触が悪いのだ。
ふつうは、両側に接触するようにV字型に起きるのだが
何度も曲げなおしているうちにバネ性が弱くなった。
これ以上起こしても、折れるかもしれない。

そこで柔らかいスプリングを、点火コイルの端子部分の奥
に入れて、プラグコードとの接触改善にするのだ。
この方法はデスビの端子部分で実績がある。

その作業後に車を走らせると、明らかに調子が良くなった。
さらに、燃調を取り直してベストな感じに戻った。

帰ってから、点火コイル周りのコネクタなど掃除して
きれいに配線し直しておく。
また、取り外した、オリジナルの始動性改善回路も
取り付けなおしておく。

やれやれ・・・。




posted by piazza928 at 23:39| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年10月17日

3/10/17 PIAZZA 点火系検証

さて、ようやく自分の PIAZZA の点火系を検証する。

私の車の点火系の電源には始動性向上の為の追加回路がある。
始動時にバッテリー電圧が下がっても、それ以前の電圧を
大容量キャパシターに充電して点火系に供給している。

逆流防止のダイオードの代わりに、このデバイスを採用。
ソーラー発電パネルなどに使われる低損失スイッチ素子だ。
このデバイスが壊れて電圧が下がるのかと心配なので
アイドリングさせたまま電源電圧を監視しながら、
このデバイスをヘアドライヤーで温めてみる。

すると電圧が下がり、エンストした!
しかし再始動はできるので、エンジンコンピュータ
のエラーコードを読み出すが、異常なし だった。

しかし、再度同じことをしても再発しない。
イグナイターやコイルを温めてもエンジンは止まらない。
原因切り分けの為、コイルとイグナイターを交換し、
電源もノーマル状態にしておくことにした。
イグナイターの配線の順番を記録しておく。

イグナイターは手元に有るものの、実験の為に配線を
変えたりしているので、ノーマル状態に復旧させる。

内部配線も付けなおす。

ここで、おやつ。
昨日の帰りにコンビニで買った マリトッツォ

ひとまず、復旧。
随分昔に使っていた仕様となった。

さて、エンジンをかけて様子を見ると、すぐにエンスト!
エンジンコンピュータのエラーコードを読み出すと「15」
エアフロ不良だとぉ!

以前にもコネクタの接触不良で似たようなことはあった。
東名高速で止まってしまった時は、エンジンコンピュータ
のコネクタの差し直しをしてもエンジンはかからなかった。
今回は、それ以外のコネクタを全部調べ、差し直ししたが
特に怪しいことは見つからない。

そのうえでエンジンをかけて様子を見ると、またまた
エンジンの回転が落ちだした。
ふと見ると、エアフロ電圧の補正ユニットのメーターが
右に振り切っている。
(この写真は正常時のもので、補正はプラマイゼロ)

とっさにバイパスするとエンジンは正常になった。
ということはエアフロ自体の異常でもなく、
この 補正ユニット なのか?

バイパスするとエンジンは正常になると判れば一安心かな。
PIAZZA で晩飯に行く。

ただ、走っていても何か調子が良くない気がする。
今までの点火系の方が、やはり強力なのかな?

ともあれ、師匠の指摘通り、点火系ではないようだな。
触媒の警告灯が点灯したのは、エアフロ電圧が上がって
しまったので燃料を吹き過ぎていた為なのだろうか?




posted by piazza928 at 23:46| Comment(2) | 日記 | このブログの読者になる | 更新情報をチェックする

3/10/16 豊橋の PIAZZA テールランプ修理完了

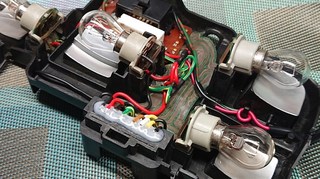

午前中、頼まれていたテールランプの仕上げと最終チェック。
自分の PIAZZA に取り付けて、ちゃんと固定できる事も確認。
(年式が違うので、ここで通電はしない)
部屋で通電チェック。ブレーキ球が1個切れていたので、
オーナーに連絡して出発。

到着後、まずオーナーと一緒に近くのオートバックスに行き
ブレーキランプ(2個パック品)を買ってきて交換してから
作業開始。

訪問前に問題ない左側のユニットを取り付けても点かない
ことを調べてもらっていた。
ヒューズは切れてないとの事で、ブレーキのスイッチを手配
してもらっていたので、早速スイッチを交換してテスト。

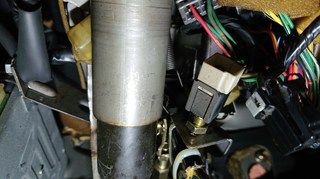

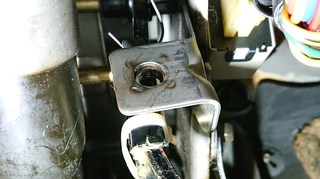

ブレーキのスイッチはココ。

取り外す前に新しいスイッチを挿しながら、こちらからは
ランプが見えないので「ついてますか?」「ついてます」
スイッチを手で押して「消えてますか?」「消えてます」と
やり取りしてスイッチを交換する。

なかなか取り外せず苦労するか、何とか取り外せた。

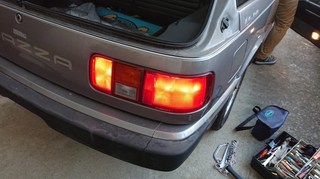

新しいスイッチを取り付けてカプラーを挿してブレーキを
踏むと・・・なんとランプが点かない!?
そんな馬鹿な。 さっき点いてたのに?

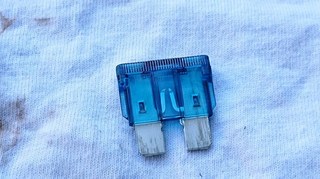

念のためヒューズを見ると・・・え? 切れてる?

交換したら、点いた!!
「点きました。あ、一個点かなくなりました。」
修理した右側の電球が、また一個切れたのでこれも交換。
中古のテールランプでは良くあることなのでこれは心配ない。

念のため何度もパカパカ点滅させたり、点灯させたままコネクタ
などの発熱が無いかチェックしてから組み上げて完了。

結論はスイッチは無実だったようで「ついて(点いて)ますか?」
と聞いた時に「(ユニットは)ついて(付いて)ます」という
すれ違いだったのだ。(爆)


その後、オーナーのお宅で コーヒーとケーキ を頂く。
銘菓 マッターホーン、美味しい!


その後も色々お話が弾み、夜になって一緒に 晩御飯へ。
まずは、サラダバー

お肉とハンバーグ!(途中で失礼!)

デザートとドリンクバー

オーナには、晩御飯をおごっていただけました。
ご馳走様でした。

また、その場でびっくりしたのは「裸で申し訳ありませんが
お礼に」と万札を何枚か 出されたこと。
さすがにそれは何度もご辞退したのですが、結局¥5,000 札
一枚だけ、ありがたく頂戴しました。


オーナー宅に戻ってお茶を飲みながら、ギターなどの
話に花が咲く。
オーナーのギターコレクションも見せていただく。

これも力作。

お宝ギターも


そんなこんなで時間も忘れ、深夜まで話し込んでしまった。
実はこのオーナー、ある FM 局で深夜番組のパーソナリティ
をされていて、ちょうどその番組のオンエアー時間となり、
ラジオで一緒に聴いた。
収録とはわかっていても、そのパーソナリティご本人を
前にして番組を聴くという、珍しい体験ができた。

ともあれ、ひとつ肩の荷は下りました。




posted by piazza928 at 12:32| Comment(0) | 楽器 | このブログの読者になる | 更新情報をチェックする

2021年10月14日

3/10/14 探していたビールをゲット!

今日は会社の帰りに寄ったスーパーで、
4〜5ヶ月探していたビールを、やっと見つけた!
「お一人様6本まで」という張り紙で気付いたのだ。

もっとも私はビール好きでもなく、生ビールが旨いとも
思ってはいないので 「猫に小判」 なのだが、
友人に頼まれていたのだ。(笑)


さて、懸案のテールランプの修理を進める。
コネクタ部分の再生作業の続きだ。

コネクタのコンタクト部の裏に、もう一枚
基板を貼り合わせて固定する。
接着剤が固まるまで、ティッシュを詰め込んで押さえる。

このコネクタ部分が完成したら、後は配線作業のみだ。




posted by piazza928 at 23:41| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年10月10日

3/10/10 東名高速で JAF を呼ぶ

今日は朝からエコパの 旧車部品交換会 に行こうとしたが
途中、東名高速を走行中にエンジンが吹けなくなった。
エンジンチェックランプが点灯してその後エンスト。
路肩に停めた。
しかもその後はエンジンがかからない。

エンジンチェックランプと一緒に触媒のマークも点灯
したので、点火系か?
エンジンルームを開けてみても特に見た目では判らず。
ただ、しばらくして冷えるとエンジンはかかるが
しばらくすると止まってしまう。

仕方ないので JAF に電話してレッカーを頼み、また
ボンネット開けて見ていると、前に白いクラウンが
止まった。
「どうしましたか?」とやってきたのは、覆面パトの人。
後方に発煙筒を焚き、救援は呼んでますか?と聞かれ
また、三角停止版を出すように指示があった。

覆面パトカーが立ち去った後にやってきたのは JH の
パトロールカー。
危険ですからガードレールの外で待つように、など
いろいろ丁寧に指示をくれた。

そして、待望の JAF の車が来たが、その人は
「僕は後方での注意支援です」とのことで
さらにそのあとに 積載車 がやってきた。
積載車に車を載せる際に前の牽引フックにロープをかけるが、
この車の場合はバンパーが破損する可能性があるとの事。
PIAZZA ではよく聞く話だが、イベントも近いので困るなぁ。

そこでエンジンが冷えた今なら、自走で載せられると思う
と伝え、実際それで積載車に載せることができた。
動物病院に行くのに、自分からケージに入る猫のようで
おりこうさんだナ(笑)

今回は点火系の部品も手元にあるし、車屋さんに行くのも
厄介なので自宅に運んでもらった。
降ろすときも自走でバックして駐車場に戻せた。


落ち着いたら腹が減ったので近くのコンビニで昼飯を調達。


その後は宿題の 知人の PIAZZA のテールランプ修理。


晩飯は セルボ で サイゼリア に行く。


帰ってから、以前に使っていたイグニッションコイル
を探し出しておく。
温まると失火するというのであれば、旧車にありがちな
イグナイターかコイルの故障が考えられる。




posted by piazza928 at 23:50| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年10月09日

3/10/9 PIAZZA 補修など

昨日、会社の社有車の シエンタ に乗ることがあったのだが、
結構面白かった。
ダッシュボードの色使い等、結構気になるなぁ。


今日は、自分の PIAZZA のシフトノブの手直し。
シフト操作中にスッポリと抜けてしまうのだが、内部のカラー
を押さえる樹脂製の固定ネジ部がすぐ緩むようになった。

元々、このネジ山は2山位しかかかっていない?
中の樹脂カラーを削って4山かかるようにしておく。


遅い昼は、コンビニのパン。
アイスコーヒーは初めて高い方(キリマンジャロ)にする。


知人からの依頼の作業が遅れているが、何とか再開した。


晩飯は久しぶりに、はま寿司 に出かけた。

シフトノブも快適だったぞ。




posted by piazza928 at 23:45| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年10月03日

3/10/3 今日の作業(PIAZZA 補完計画)

今日は午前中から、知人の PIAZZA のテールランプの復元作業。

この形で最終版になりそうだ。

点灯試験(スモール)

点灯試験(ストップ)

コネクタ部分も手を入れる。

いよいよ焼けたフレキシ基板を切断、削除。
残しておくと邪魔なうえ、剥がれた銅箔が危険だ。


ここで、遅い昼飯。
昨日の食材の残りで 焼きそば。


ここからは、自分の車の左フロントブレーキのメンテ。

このブレーキは対向4ポッドなのだが、今回初めて、
2つのピストン径が異なることを知った。


テストを兼ねて晩飯と買い物。
久しぶりに ガスト で みすじカットステーキ

美味しい。




posted by piazza928 at 23:19| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年10月02日

3/10/2 内科通院 と 富幕山 登頂

ここ2〜3日、時々胸が痛む。短時間の痛みだが
気になるので内科に行った。
レントゲンや心電図を取ってもらったが、特に
内科的には問題は見当たらないという。
痛み止めを処方してもらって様子を見ることに。

丁度、お昼になったがあまり腹が減らない。
薬を飲むためにコンビニでパンなど買って食べる。

ふと思い付いて、富幕山 に行ってみることにした。
この山は、職場で始業前のラジオ体操をしている時に
いつも見える、一番高い山 だ。
中継所のアンテナが見えていて、気になっていた。

奥山高原に車を置き、徒歩で2km程。結構キビシい。
上から降りてくる人とすれ違うが、皆、登山の恰好で
両手にストックなど持っている。
私のような秋葉原やアニメイトに行くような格好の人とは
すれ違わなかったな。(笑)

山頂まで 100m の地点で、驚愕の事実に遭遇。
舗装した道路があるではないか!
しかし、これは中継施設のメンテナンス用で一般車両は
入れないのかもしれない。

ようやく、山頂にたどり着く。

展望台からの景色も素晴らしい。
と、言いたいところだが電線が目障りだ。

その近くにある、ドコモの中継所。
そういえば去年登った 菊水山 にもあったな。

その近くに 栗 が落ちていた。
秋だなぁ。

やはり下界には無いような花があって楽しいな。

降りてきたらお腹が空いたので、コンビニでおにぎりと
お茶をタップリ飲む。
じゃがバターリング も試す。


家に帰ったら、一気に疲れが出て寝落ちしてしまった。
起きて、昼飯用に用意してあった 焼きそば を作る。
ポンポコラーメン の 焼きそば は珍しい。

真面目に作ったせいもあってか、美味しい。




posted by piazza928 at 23:55| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年09月29日

3/9/29 追加メータの一時交換

PIAZZA の追加メータが、くたびれてきたのでメンテを計画。
その間に使うメータを用意する。
右のブースト計は、先般フリマで ¥500 で買って来たもの。
ただし、テストすると引っ掛かりがあった。
一度メーターを開けた形跡があったので躊躇せずバラして
修理しておく。

さくっと載せ替え。
修理したブースト計は、ついでに照明効率アップの為に
内部にアルミテープを貼ったが、夜間照明が明る過ぎたか。

回収してきたメータ。
左の水温計は夜間照明を LED 化してあったのだが、それが
点かなくなってしまったのだ。





posted by piazza928 at 23:40| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年09月26日

3/9/26 部品購入

今日は朝から雨・・・。
昨日 PIAZZA の作業をしておくんだったな。

部屋の片付けや洗濯などや、部品を探したりしている。
午後、雨がやんで明るくなってきたので、セルボに
昨日のナンバー球(LED)を取り付けるが、すると
また雨が降ってくる。(笑)

点灯試験して出発。
部品を買いに行く途中で遅い昼飯。


マルツ に行って電子部品など買って来た。
抵抗やダイオードは PIAZZA の代用燃料センサ基板に使う。


晩飯はスーパーで買って来た お弁当。

なになに?
「一晩ねかせたデミグラスソース」とな?

まさか、昨日の残り? な訳ないか。

なかなか美味しい。




posted by piazza928 at 23:26| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする
