2021年03月29日

3/3/29 LED バックライトのテスト

会社の昼休みに、昨日試作した LED バックライトを
取り付けてテストする。
向かって右側は、電球 27W

うーむ。
やはり少し明るさが足りないなぁ。
現状では LED の定格の半分の電流しか流してないので
もう少し電流を増やしてみるかなぁ。





posted by piazza928 at 23:52| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月28日

3/3/28 デスビロータ、他

午前中は曇りと聞いていたが、簡単な作業をする。
デスビロータの手直しだ。

以前にデスビロータに銅箔を貼り直した。
直後は調子が良かったが、また微妙な感じがする
ので、点検すると、、、
穴? どうやら電極に擦れている?

過去、何度も重ね貼りしてきて厚みが増えたか。
3回も上貼りしているなぁ。(爆)

今回は、全部はがしてやり直し。
耐久性も考え、ステンレスの薄板に変更だ。
さすがに銅箔のように押し付けての整形はできず、
ワッシャーに載せてハンマーで叩いて板金加工だ。

最終は、こんな感じ。
カーボン電極のあたるところは、従来通り
やわらかい銅箔にしておく。


遅くなったが、コンビニで買ってあった スコーンで昼食。
これでは、昼飯にならないなぁ。

敢えて言おう、菓子であると!!


午後は雨が降ってきたので室内で LED バックライト試作。
放熱効率を考え、銅ヒートシンクを採用。
点灯させてみると、そこそこ明るいが色味も違うので微妙。
電球の方は裏面も光るのでトータルでは明るいカモ・・・。


晩飯は、買い置きの食材でカレーにした。




posted by piazza928 at 23:52| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月27日

3/3/27 買い物、LED バックライト実験開始

今日は 永らく手付かずの LED バックライトに着手する。
LED などの部材は手に入れてあったが、肝心の
テールランプの LED 化が進まず先送りしていた。

形としてはこんな感じの予定。


お昼はスーパーで買ってきた あんかけパスタ
先週の残りの ピーマンや赤ウインナーも追加した。


ストレートに買い物に行くが、なぜかすごく道が混んでいた。
帰りに、春らしいもの を写真に撮る。

買ってきたのは、ラダーなど。
このラダーは高さがある方なので、ジャッキアップせずとも
車の下をのぞき込んでの作業が楽になるだろう。


晩飯は、いつもの友人と 肉のはせがわ。
向こう側のハンバーグは友人の頼んだもの。
しかも大盛のご飯を2回も お代わり・・・。
まるで昔のマンガの 「ハクション大魔王」 みたいだ。(笑)





posted by piazza928 at 23:38| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月25日

3/3/25 サイドウインカー 完全 LED 化

左右 ちぐはぐ だったテールランプを完全 LED 化できた
ので、左側だけ電球だった サイドウインカー に着手。
試作時から改良している。

右側は基板を白色に塗っていたが、今回は 蛍光オレンジ
に塗ってみる。
いかに 電球色 とは言っても、 LED は青みがキツい為だ。

昼休みにソケットに挿して点灯させ、極性など確認。

最終的にはこんな感じ。
今回は反対側よりも電流を増やしているので、
もう片方も、これに揃えないとな。





posted by piazza928 at 19:56| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月22日

3/3/22 LED テール球 取り付け

会社の昼休みに、昨日作った LED テール球 を取り付ける。

私の作った LED テール球 は、表裏がある。
表(テールランプのレンズ面)は3個、裏面(反射板面)
には2個と LED 実装数が異なるためだ。

テールランプユニット内のソケット(ウインカー横)の方は
左右で同じ電球向きだったので問題はないが、
もう片方のテールランプ(ボディ中心側)だと
左右で向きが逆になることが分かっていた。
そこでソケットを逆向きにも挿せるように加工してある。

点灯して確認するが、問題はない。
ようやく、テールランプを完全 LED 化できた。


会社の帰りに、桜が咲きかけているのを発見。
写真を撮ったり、花の香りをかいだりしている。




posted by piazza928 at 23:22| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月21日

3/3/21 細かい作業の続き

朝から大雨だったので PIAZZA の雨漏りの点検をする。
風で近くの花が飛んでいて、セルボのボディにも
花びらが付着している。
なんか、こういう柄も良いカモ(笑)

球切れ検出回路の検証に使ったテールランプで、
抜いた部品などを元に戻しておく。
たぶん放置すると、いざという時に使えなくなるだろう。


お昼は、懐かしいスパゲッテイ を作る。
これが為に、昨夜はピーマンや赤ソーセージ買ってきたのだ。


午後からは、改良型 LED テール球に着手。
先週は放熱用シリコンシートを追加したが、これだと
塗装が乗らないと思うので、やり方を変える事にした。
ハイパワー LED の裏には 6mm 径程の放熱パッドがある。
放熱用シリコンシートをこのサイズに切って、基板の銅箔面
との間に挟むことにした。

基板のカットなど記録を取りながら作業をしているので
進みが悪いが、ここまで完成。

夜になって雨は止んだが、風がきついので車への取り付けは
せず、コンビニに晩飯を買いに行く。




posted by piazza928 at 23:23| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月20日

3/3/20 先週からの続き

先週から PIAZZA のテールの LED 化を再開している。
今週の半ばからは、会社から帰ってから地味に作業している。

LED 数を増やしたテール球だが、放熱シートを追加。

また、セミ・シーケンシャル方式にするため追加した LED
を 1W のアンバー色 から 3W の電球色 に変更。

昼休みに(笑)炎天下で 明るさ と 色味 をチエック。
これは、電球と LED が同時に点灯しているところだが
明るさ も 色味 も、満足いく結果だった。


さて、今日は午前中は晴れるとの天気予想だったので、
まだ電球のままだった リヤの右側 を LED 対応に改造する。
要するに、球切れ警告灯の回路を変更だ。

少し遅くなったが、近くのコンビニに昼飯を買いに行く。
その際、見事な つくし を発見。
春だなぁ。

手短に コンビニのサンドイッチ で昼飯。


その後は セルボ の シガーソケット の増設。

ひとまず、完了した。


買い物 に出かけたついでに ガスト で晩飯。





posted by piazza928 at 18:57| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月14日

3/3/14 セルボ の LED 他

今日は、PIAZZA のテール球の作業を少し進めた。
前より、あれこれ改善しているので、ますます進みが悪い。

来週は セルボ で通勤予定なので、そちらも少し作業。
先週、届いた部品を取り出して加工をする。
この基板には 太陽光 LED がマウントされている。
さらに 演色性 が向上してそうなので評価したい。

また、メーター球 などの T5 用のソケットも届いた。

太陽光 LED 基板 は 3つの LED が載っているが
5V で点灯させるもので、チップは並列配線だ。
12V で使えるよう、直列配線に改造した。

ソケットの方は電極を取り出して配線をハンダ付けし、
ソケットに穴を開けて配線を引き出す。

セルボのエアコンパネルの照明部にコレを使うと
照明用の電源を引き出せるという寸法だ。
そのままでは明る過ぎるのでチップ抵抗を一つ交換した。

セルボのエアコンパネルの下は、このように穴がある。
おそらく、エアコン照明点灯時に、この下にある小物入れ
を うっすら照らす 為のものと思われる。
ここから LED 基板 で、下を照らす作戦なのだ。


ここで、昼飯と買い物に出かける。
お天気も良く、春らしくなってきたな。

ちょっと付近を散策。
なんだか大昔にタイムスリップしたみたいだ。


遅い昼飯は、イオンでパンを買ってイートイン。
ちなみに、左のバゲットは 明日の朝食 だ。

さて、暗くなったので、セルボの照明を撮影。
時計は良く見えるようになったが、やはり
明るすぎるなぁ。


帰りに、探していたお店を発見。

ただ、ピザとか買ってきたので晩飯は自宅で。




posted by piazza928 at 22:33| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月13日

3/3/13 LED 基板加工

このところ、ボチボチと進めている案件。
PIAZZA のテールランプの LED 化の続きだ。
片方は LED 化の目途が立ったが、さらに改善を検討。

PIAZZA のテールランプは片方当たり2個の電球を
使っているが、電球の嵌め方とレンズのデザインが
異なるので、明るさが違ってしまった。
なので、片方はさらに LED を追加する事とにした。


お昼は、インスタントの焼きそばを作った。
いつもの定番ではない、マルちゃん のだが、
まぁ、美味しい。


いよいよ部品の実装に向けて細かい事を進めていく。
他の雑用も済ませてたので、なかなか進まないな。


晩飯は 唐揚げ が食べたくなったので からやま
この店は、お漬物 以外に、なんと イカの塩辛 が
取り放題だ。(笑)



posted by piazza928 at 23:34| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月12日

3/3/12 ホワイトデー準備

会社の昼休みに、せっせと準備。
いつも荷物の受け送りでお世話になっているので
梱包箱をイメージした小箱にお菓子を詰める。

封をするためのテープは、ガムテープっぽく見せるため、
「3M ドラフティングテープ」(製図用テープ)を使用。
仕上げは、社内での荷物用の「荷札」を縮小コピーして
作った 「ミニチュア荷札」 を貼る。


ホワイトデーの 3/14 は日曜日なので、本日配布する。
パッケージも好評だった。(笑)




posted by piazza928 at 23:46| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月07日

3/3/7 グローブ BOX の LED、 デスビチェックなど

今日は、何年かぶりに朝食に ベーコンエッグ を作る。
しかし・・・失敗だ。(爆)


今日も花粉が舞っているようで、室内でも換気扇の近くでは
くしゃみが止まらない。

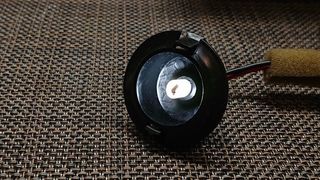

以前に秋月で買った チップ LED を使って T5 サイズの
LED 電球を作る。

その目的は、コレ。
PIAZZA のグローブ BOX の 照明だ。

基板の両側にチップ LED を配置したので
予想通り、基板の断面方向は光量が不足した。
シリコンチューブをかぶせて対策する。

早速、取付を行った。

ちなみに、この照明はグローブ BOX を開くと点灯すると
思っていたが、そうではなくスモールで常時点灯だった。
なので、元々付いていた電球は、真っ黒だ。


さて、昨日見つけたデスビの懸案。

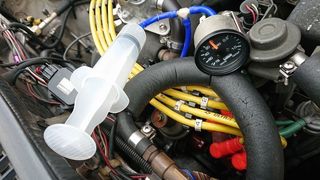

ブースト計を探し出し再検証するが動作に問題は無いようだ。
注射器を使って ±400mHg の範囲でアクチエータに圧を
かけてテストするが、±100〜150mHg 位から
機構部分が動くことが判ったので、良しとする。

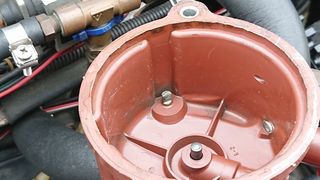

ついでにデスビキャップの内外の汚れを掃除し、
ローターに貼った銅箔シートの張り直しなど行う。

また、以前から気にしていた ブレーキのマスターバック
の配管のスポンジカバーの張り替えを行う。
不思議なことに、マスターバック側の配管を外すとき
シューという音がした。
すでにホースのもう片方は外してあったのに、である。

外したホースを吹いてみると、軽く吹くと息は通らず
強く吹くとプシュ〜と抜ける。
ねばついたオイルでも詰まっているのかと思ったが
良く見るとホースの一部が膨らんでいる?
割りばし を突っ込んでみると固いものがある?
もう一度息を吹き込むと、詰まっている??

何気に吸ってみるとプシュ〜と抜ける。
そうか、ここにはワンウエイバルブが入っているんだな。

ともあれ、無事にホースのカバーの交換成功!
おお、綺麗になったぞ。

テストを兼ねて買い物に出かけたが、エンジンの調子は
確実に良くなっている。
今日は、初めて 一人焼き肉 をしてみることにした。
どんな肉をどれだけ買えば良いか悩んだが、タイムセールの
物を買ってきた。

フライパンで焼くだけなので、超楽ちん!

おいしいぃ!!




posted by piazza928 at 23:32| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

3/3/6 PIAZZA のデスビ点検

今日は天気が良いのだが、花粉が飛んでいるのか目が
痒くて困る。 夕方になって PIAZZA のデスビを点検。
このところ、なにかエンジンの調子が悪い。
以前のように デスビのアクチエータのダイヤフラム
が破れていないか点検した。

結果、破れたりは無いようだが動きが変なような?
ゼロから負圧を与えると、ベコベコ音がして
ロッドが動き出すのは相当負圧をかけてからだ。
こんなものだったかな?


クラッチマスターを交換してもらった後、カップが
フルードでズルズルに汚れる件
今回見る感じでは問題なし。
やはり正しくホースバンドがかかっていなかっただけの様だ。



晩飯はコンビニ弁当で済ませた。




posted by piazza928 at 00:31| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年03月03日

3/3/3 ひな飾り に ぼんぼり追加

毎年この時期に出す ひな飾り に ぼんぼり を追加した。

材料のほとんどは 百斤(セリア)で入手。
右端のチップ LED は、今日会社の帰りにマルツで入手。

1608サイズ(1.6×0.8mm)のオレンジのチップ LED に、
直径 0.26 mm のポリウレタン線をハンダ付けして
直径 8mm のビーズの中に仕込んでいる。

この ひな飾り を作った時から ぼんぼり は考えていたが、
実現には3年ほどかかっているなぁ。





posted by piazza928 at 23:43| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする
