2021年06月27日

3/6/27 細々と室内作業

今日はやはりお天気が悪そうで室内でゴロゴロしている。

以前からボタンの調子が悪いデジカメの検証もするが
解消できず・・・。


燃料センサーの回路は、トランジスタをダーリントン
接続にして検証みるが、解消せず。
やはり OP-AMP の駆動能力かな?
地元の部品屋では駆動能力の高い OP-AMP は
置いていなかったしなぁ・・・。


あと、しばらく中断していた セルボのリヤカメラ の
検証を末う為のケーブルを用意する。

これを使って調べたが、どうやらリヤカメラからの
ビデオ信号が来ていないようだ。
ドライブレコーダーをどう操作してもリヤカメラの
映像が映らないし・・・。
またしても問題発見してしまった。

そもそも、リヤカメラの画像をカーナビに入れて
みたかったのになぁ。

中古の2カメラのドライブレコーダを探して
アップガレージなど回るが収穫無し。

掛川 で晩御飯を食べて帰ってきた。

おいしい。




posted by piazza928 at 23:33| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月26日

3/6/26 燃料センサー回路検証と豊橋散策

今日は雨は降っていないので外で作業がしたかったが
所によって雷雨との予報なので、室内作業をする。

燃料センサーの出力回路のさらなる検証をする。

実際に車載状態では 1.8V までしか電圧が上がらないので
負荷抵抗を接続したうえで、あれこれ検証した。

ロシア人エンジニアが公開している回路図を元に作成した
ので大丈夫と思ったが、気になる点は2つ。

・ 使われているトランジスタの型番が不明。

・ オリジナルと OP-AMP が異なる。

トランジスタについては、大した電流が流れるとは思えず
小信号用の 2SC1815Y を使っている。
HFE が低い為かと 2SC1815GR に替えても、さほど差が無い。
単なるエミッタフォロワーなのでコレクタ抵抗を下げると
電圧は上がるが、これは違うような気がする。

オリジナルの回路の OP-AMP の型番も公開されている。
しかし、これはすでに入手が不可能だ。
代替えはいくらでもあるが、データシートを見比べると
オリジナルの OP-AMP の出力電流がやたら大きい。
一般的な OP-AMP の倍ほどの出力電流がとれる。
これも影響するかもしれないな。

煮詰まっていた所で、いつもの友人からお誘いの連絡が
あり、気晴らしに出かけることにする。

豊橋市内をあちこち散策して、晩飯。
良く行く、肉のはせがわ でガッツリ食べる。

さらに帰りに コンビニ で おやつ も買う。(爆)

このところ話題の マリトッツォ だよ。




posted by piazza928 at 23:11| Comment(2) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月23日

3/6/23 実車でも検証の結果・・・

会社から帰って、燃料センサーの電圧について実車で検証
することで、先日の疑問は溶けた。

資料から、私は勘違いをしていたのだ。

・ガソリン残量が半分以下なのに センサー出力が 3V ある?
 → これはアナログメータ用電源出力だった!

・アナログメータ用電源出力が 2V 位しかない。
 → これは、センサー出力だった!

ちなみに、センサー出力の配線は「青」
アナログメータ用電源出力の配線は「黄」が正しい。



そのうえで私の PIAZZA の燃料センサーのメータ電源の
電圧を車載(メータとつながっている)状態で計る。


センサー単体に電源を供給し、メータとつながっていない
状態で計る。


次に新品センサーを車載(メータとつながっている)状態で計る。


新品センサー単体に電源を供給し、メータとつながっていない
状態で計る。


アナログメータ電源出力の電圧は、

メータと接続時: 約 3V
メータ非接続時: 約 7V

ということがわかる。



ついでに新品センサーを接続して、フロートが FULL 位置


フロートが EMPTY 位置

まぁ、やはり 4V 〜0.4V の間のようだ。



せっかくなので、代替センサーを使った回路も繋いで実験。

残念ながら、なぜかセンサー出力が 1.8V から上がらない?
ノーマルのセンサーの回路通りのはずだが?
出力のトランジスタや OP-AMP の型番が違う為かな?

まだ、実験は続くなぁ・・・。(爆)




posted by piazza928 at 23:02| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月22日

3/6/22 燃料センサー用カプラの製作

今日は会社から帰ってから、燃料センサー用カプラー
を製作する。

会長から、これ用の オス / メス のカプラー部品も
預かっている。
あまり作ったことの無いカプラーなので、
純正の配線を見ながら、色も合わせて製作した。
こちらは、純正のカプラー。

改めて資料など見直して再検討しているが、まず、
自分の車の燃料センサー単体でもテストしてみたい。





posted by piazza928 at 23:18| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月20日

3/6/20 新城エンスーミーティングに参加

今日は早起きして 新城エンスーミーティング に参加。
なんと AM5:00 スタートだ。

今回は 豊橋の PIAZZA オーナー とも お会いできた。

今月のテーマ 「60年代のイギリス車」

なるほど、昔のジャガーですね。
「光岡?」 なんて言ったら、オーナーに怒られるなぁ。(爆)

ワタクシの車、時計だけは、ジャガー XJ6 用デス。
(ちょっと加工してますが)


この、ロータス、かっこ良いなぁ。

珍しいサイドカーも。


いろいろと面白かったなぁ。
豊橋の PIAZZA オーナご夫妻とは、その後も喫茶店で
モーニング を頂きながら歓談する。

豊橋名物(?)モーニング。
こちら、おごっていただきました。
ごちそうさまです。


帰ってきても、まだ昼前!
しかし眠くなって仮眠をとってから、昼飯を作る。


今日は 静岡県知事の選挙なので投票に行く。
近くの小学校が投票所だ。

その帰り、ふとその小学校の裏山に上ってみた。
なんと、初めて「キツネノカミソリ」の花を見ることができた。


帰ってから自分の PIAZZA の燃料センサの電圧を計ってみる。
現在、ガソリンは半分より少し下だ。

だがセンサーの出力電圧は、「3.15V」ある?!
半分以下なら 2V 以下ではないのか?

さらに、メータ用電源出力電圧は 7V あるはずなのに 1.97V なのだ?
もっとも、いすゞの資料では、アナログメータ用定電圧出力は 2.8V
となっているのだが・・・。

手持ちのイスズの配線図では、デジタルメータとアナログメータで
燃料センサの配線の本数が異なるようだが、燃料センサーは共通では
無いのだろうか?

謎だ・・・。




posted by piazza928 at 23:42| Comment(2) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月19日

3/6/19 細々としたこと

今日は朝から大雨なので室内で細々したことをする。

手持ちの PIAZZA 用の新品の燃料センサーに通電し
特性をチェック。
NEROの寝床さん からの資料や動画と照らし合わせて
比較した。

フルで 4.1V
エンプティで 0.34V
燃料警告灯の点灯時は 0.5V で、
メーター用電源出力は 6.87V

と NEROの寝床さん からの動画とほぼ一致する。

※ NEROの寝床さん の指摘にもあるとおり
※ いすゞの資料は、一部間違っているようだ。

唯一動画と異なるのは燃料警告灯の点灯時の電圧だが
これは純正の燃料センサーの回路を組んで
実験したものと全く同じであった。


それとは別に PIC マイコン開発環境で、新しい PIC
(D/A コンバータ内蔵タイプ)用のプロジェクトを
作成してテストするが、エラーの連続・・・。

アセンブラのマニュアルや、コンフィグのファイルを
読みだしたりして、一つ一つ改善していく。
一番難関と思っていた、コンフィグの設定の記述の謎を
解き明かすことにも成功した!!


夕方、部品など買いに出かける。
純正燃料センサーのコネクタと同型の部品も預かって
いるので純正と同等の色の配線なども買ってきた。

また、ノートパソコン用にテンキーも入手。
実験データなど手書きでメモしているファイルが
あるのだが、そのための用紙も買ってきた。

最近はデータをパソコンに残すのだが、実験中は
やはりノートに手書きが、手っ取り早いなぁ。




posted by piazza928 at 23:55| Comment(7) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月16日

3/6/16 燃料センサーの回路検証など

今日は会社から帰ってから、昨日買ってきた塗料で
ホイルの縁の色の再検証をしたかったが
雨なので室内での作業とする。

燃料センサーの回路についての実験を再開。

センサー出力のリニアニティについて問題視しているのだが
会長からはリニアニティは不要とのお達しだ。
ひとまず純正の回路のセンサー出力アンプをそのまま組んで
入出力の動作試験を行う。
ここの回路は、このまま使えると思われる。


それとは別に、PIC マイコンの開発環境を再構築する。
MICROCHIP 社が供給している最近の開発環境では、以前の
アセンブラ(MPASM)が付属しなくなっている。
これが付属する最終バージョンのソフトをインストールしたが
何やら「どうぞ 64bit OS に」的な英文メッセージが出てしまう。

壊れてしまった以前の 32bit OS パソコンのハードディスクを調べ
使ってた開発ソフトは Ver3.10 と判り、このバージョンを入れた。

新しくプロジェクトを作成し、以前に書いたソースでビルド
(コンパイル)したが、全くエラーは出なかった!
s-MPLAB X 310.jpg

ようやく、元の環境を復旧できたな。




posted by piazza928 at 22:43| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月15日

3/6/15 まるで錬金術?

出社時に明るい所でホイルの縁の色を検証。

正午と夕方にも見てみたが、思ったような色ではない。
メタリックオレンジのような色を期待したのだが・・・

夕方の見え方
後ろは退色したオレンジ。
ある意味、それと色が合ってしまっている?

カッパー(銅)とクリヤーオレンジを混ぜたのだが
錆びた真鍮 のような色になっているな。
うーむ、まるで錬金術だ。

結局、他の会社の塗料で メタリックオレンジっぽいのを
探すことにして、試しに買ってきたぞ。

なかなか、難しいなぁ。




posted by piazza928 at 23:27| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月14日

3/6/14 ホイルの縁の色の検証

会社から帰ってから、PIAZZA のホイルの縁を塗装する。
以前にも同様の検証をしていたが、今回は別の色で試す。
「カッパー + クリヤオレンジ」だが、思ったより地味?

ちなみに以前に試したのは 「赤」

と「オレンジ」
こちらは塗った時の色は気に入っていたが、一年半ほどで
色が退色しているので、イマイチ かな。


今回の色は思ったより地味に思え、調合し直しも考えたが、
明るい日中の色を見てからにしようと思う。




posted by piazza928 at 23:19| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月13日

3/6/13 ポジション LED 手直し と FMV いじりなど

今日は久しぶりに PIAZZA をいじる。
前回、左ポジションの LED の修理をしたが、
3個並んだ LED の外側だけ 3W タイプなので
それまでと光り方が変わってしまった。
写真では右側。光り方は写真の左側が良いのだが・・・。

明るさも変わるのでバランスを取るため、
壊れていない右(写真左側)も同様にしておく。

JR120 PIAZZA はウインカーやポジションのランプが
バンパーの下の奥に位置する。
私は少し手前に出す為にウレタンのスペーサーを
挟んでいたが、これがボロボロだったので交換した。
ウレタンの・・・といっても、コレは水道栓のコマである。
黒いゴムのではバンパーに色が移りそうだったので、塗装面に
当たる所だけはウレタン製にしておく。


以前から懸案だった塗料の調合をする。
ホイールの縁に塗るもので、カッパーとクリヤオレンジ
を重さを計って調合した。
オレンジは気に入っていたのだが退色が激しかったので
今回は使用しない。

いざ、塗って試そうと思ったら雨が降ってきた・・・。
室内でノートパソコンに OS を入れたりしている。
動くようになると、メモリが 1MB しか入っていないのが
気になって、またまたハードオフに走る。(笑)

晩飯は、隣町まで行って デミかつ定食

ここの店に来ると、いつもコレを頼んでしまうな。(笑)


さて、帰ってきてノートパソコンにメモリを取り付け。

ネットで調べて使えるメモリーの画像を携帯に入れて
お店でジャンク品の中のものを選択したが、偶然
このノートパソコンに入っていたのと同じものを GET できた。
メモリテストも OK!

ウインドウズでも確認した。

さあて、以前のパソコンと同様の開発環境は構築できるだろうか。




posted by piazza928 at 23:49| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月12日

3/6/12 MPLAB X に悩む・・・

先週から、PIC マイコン開発環境で悩んでいる。
今日も、夕方までコレにかかりっきりだった。


PIAZZA 用燃料タンクの代替えセンサーに
汎用の燃料センサーを使おうとしているが
フロート位置(燃料の残量)と出力電圧のカーブが
極端に合っていない。

しかも出力電圧はリニアに(連続変化)ではなく
10段階なのだ。

当初はアナログ回路処理でリニアライズしようと思ったが
やはり無理っぽい。 そこで PIC マイコンを使って電圧を
取り込み、プログラムで補正して出力したい。

最近の PIC マイコンなら AD コンバータに加え
DA コンバータも内蔵したものもある。
これを使えば、まさにワンチップで構成できる。

だが、そうは簡単にいかないのが世の常である・・・。
DA コンバータも内蔵した PIC マイコンの開発は、
C コンパイラを使うことが前提になっている。
私は C コンパイラは使えないのでアセンブラ で
開発してきた。

ひとまず、PIC マイコン開発用のツールをインストール
して、適当な C コンパイラのソースを貼っては
コンパイルするが、エラーの連続。
それならばと アセンブラ で試してみたが、以前に使えた
ソースコードであってもエラーの連続!?

あれこれネットで調べたら最新の PIC マイコン開発用の
ツールでは、昔のバージョンのアセンブラのソースとも
互換性が無いらしい・・・。

おりしも以前に使っていた PIC マイコン開発用のツールが
入ったパソコンが壊れたので、今使っているパソコンには
最新の開発用のツールが入っていたのだ。
かといって、昔の開発用ツールは、64bit の Windows に
対応していない!!
これは困った。
今まで作ったプログラムも、開発途上のものも
すべてパーになってしまう。

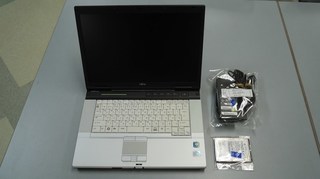

悩んだ結果、ハードオフで中古のノートパソコン(HDD 無し)
と、中古 HDD を買ってきた。
ノートは ¥3000 と格安だったw
ひとまず、手持ちの 32bit の Win7 をインストールする予定。


晩飯は帰りに立ち寄ったお店で カレー
今日は本格的に ナン をチョイス。

おいしい。




posted by piazza928 at 23:38| Comment(1) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月06日

3/6/6 PIAZZA 補完計画(汎用センサー再検証)

今日はネットで調べごと。
お借りしている「コンパレータ付きデジタル電圧計」の
操作を調べるが、まだまだ分からないことだらけ。

遅い昼飯はコンビニで調達。

昨日会長と電話していて、燃料計の汎用センサーについて
許容電流が判明した。
NEROの寝床さん からもらった資料とも一致する。
そこで、改めてセンサーに電流を流して再度検証する。
今までは、最大と最小でしか電圧を見ていなかったのだ。

しかし、またしても新たな 使途・・・じゃなく問題が。(爆)
センサーのカーブがリニアではないのだ。

いすゞの資料では フルで 4V
エンプティで 0.5V
ハーフで 2V
となっているのだが・・・。
ハーフでも 3V 程で、そこからは急に電圧が落ちてしまう。

ひとまず、実験の動画をアップした。

https://youtu.be/EnoNQkb46UQ


動画を編集していたら、晩飯も忘れていた(笑)
スーパーでお弁当を買ってきた。




posted by piazza928 at 23:35| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年06月05日

3/6/5 セルモータのリビルトで玉砕?

今朝はネットで調べごとなどしていた。

その後は壊れてしまった PIAZZA のサテライトスイッチを調べる。

昨日、会社の帰りに操作した際にばらばらに・・・。

本体側の軸を止めている部分の樹脂が割れている。
プラリペアで補修しようとしたが、このままでは
軸を挿すことができないことが分かり、中断。


さて、セルモーターのリビルトを頼みに、自動車街にある
電装屋さんに出かけた。
長い時間かけて端末を叩いて調べてくださったが、
セル自体の在庫はもとより、リビルト用のパーツが全く無く
リビルトは受けられない、とのことだ・・・。
DENSO の代理店でこう言われるとヘコむなぁ。。。


帰るついでにホームセンターや電子部品屋さんで買い物。


晩飯はスーパーで買った弁当。


会長から預かった中にコンパレータ付き電圧計がある。
ネットで調べていたのだが、いまいち使い方が判らないなぁ。
写真の左の7セグ表示のユニットがそれ。

Hi / Lo の電圧設定が上手く出来ない・・・。

まぐれで設定できたりするので、正しく動作はしているようだ。
貧乏ランプ(ガソリン警告灯)の動作試験は終わったので
こんなことにも時間をかけていられないが。(笑)



posted by piazza928 at 22:26| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

3/6/4 燃料センサー回路の検証

今週は、燃料センサー回路の検証をしている。
NEROの寝床さん から教えていただいた動画に、
ロシアのエンジニア(?)の回路図付き解説がある。
言葉はさっぱりだが、手書き回路図をキャプチャーし、
回路を組んで実験中。
センサーからメーターにつながるのだが、アナログ回路
なので、できれば同じ回路の方が親和性がよいだろう。

ただ、抵抗値とか疑問が残るので、動作確認だ。
ひとまず 貧乏ランプ(ガソリン警告灯)の動作を確認した。
ここまでは一昨日に出来ていたが、今日はバーグラフ表示
の基板を追加してみたぞ。(笑)


フル時(貧乏ランプ=消灯)

エンプティ時(貧乏ランプ=点灯)


会長からお借りした 汎用センサー は 1Ω 〜 188Ω まで10段階に
抵抗値が変わることは判った。
連続可変ではなかったのだが、そうするとデジタルメータとの
組み合わせで問題が出るかもしれないな・・・。

ただ、現状ではこのセンサーにどれくらい電流を流しても壊れない
かが不明なのが困っているところ。

このセンサーと組み合わせる燃料計とつないで電流を図りたいが
このメーターは横浜の船舶用品店のサイトでは¥15,000 程するし、
アマゾンでも¥5,000 程だ。
測定だけにしか使わないので、そんな出資はできない。


そうしていると、NEROの寝床さん からいろいろ資料をもらえた。
ネットで調べても肝心の事が判らなかったセンサーの資料もある。
このとおりなら回路が簡単にできるかも。

スペシャルサンクスです!!
