2/3/15 加速度センサ実験2

今日は、2回目の加速度センサ実験を行う。

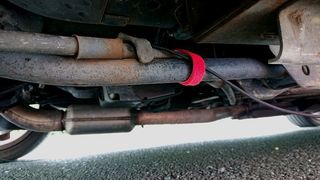

今回、センサーのワイヤリングを固定するのに

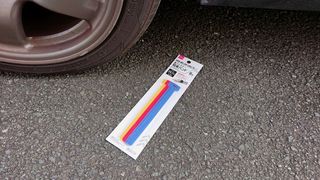

百斤で買ってきた 結束バンド を使う。

マジックテープで簡単に付け外しできる。

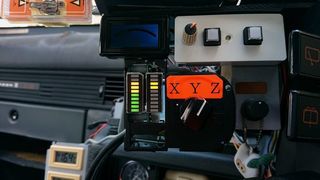

表示部は、この場所に設置。
が、しかし・・・。 右側の出力が低いぞ?

センサー周囲を調べると、ワイヤリングが一本千切れていた。
強力な磁石でセンサーを張り付けるが為、配置するときに
あちこちにくっついてしまい、何度も引きはがしていた為だ。

配線を修理して、再チェック。 左右のレベルが揃った。

ちなみに、Z 軸の出力だけ、他より大きい。
これは、1G の重加速度(地球の引力)の影響だ。


さて、昼飯もまだだったので、テストを兼ねて隣町まで
ドライブし、バーガーキングで食事する。


テスト結果については、今一つな感じだ。
左右のレベル表示方法が異なるため、振動時の動的な
電圧の変化の差が判りづらい。
さらに Z 軸の出力が大きい為、表示が振り切ってしまう。
まだ、改善が必要だな。

ただ、左リヤはブレーキング時は X 軸方向(車体前後方向)
でのブレが大きく、
右リヤはブレーキング時は Y 軸方向(車体左右方向)での
ブレが大きいように見える。
