2021年06月23日

3/6/23 実車でも検証の結果・・・

会社から帰って、燃料センサーの電圧について実車で検証
することで、先日の疑問は溶けた。

資料から、私は勘違いをしていたのだ。

・ガソリン残量が半分以下なのに センサー出力が 3V ある?
 → これはアナログメータ用電源出力だった!

・アナログメータ用電源出力が 2V 位しかない。
 → これは、センサー出力だった!

ちなみに、センサー出力の配線は「青」
アナログメータ用電源出力の配線は「黄」が正しい。



そのうえで私の PIAZZA の燃料センサーのメータ電源の
電圧を車載(メータとつながっている)状態で計る。


センサー単体に電源を供給し、メータとつながっていない
状態で計る。


次に新品センサーを車載(メータとつながっている)状態で計る。


新品センサー単体に電源を供給し、メータとつながっていない
状態で計る。


アナログメータ電源出力の電圧は、

メータと接続時: 約 3V
メータ非接続時: 約 7V

ということがわかる。

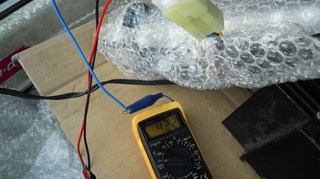

ついでに新品センサーを接続して、フロートが FULL 位置


フロートが EMPTY 位置

まぁ、やはり 4V 〜0.4V の間のようだ。



せっかくなので、代替センサーを使った回路も繋いで実験。

残念ながら、なぜかセンサー出力が 1.8V から上がらない?
ノーマルのセンサーの回路通りのはずだが?
出力のトランジスタや OP-AMP の型番が違う為かな?

まだ、実験は続くなぁ・・・。(爆)
