2021年10月17日

3/10/17 PIAZZA 点火系検証

さて、ようやく自分の PIAZZA の点火系を検証する。

私の車の点火系の電源には始動性向上の為の追加回路がある。
始動時にバッテリー電圧が下がっても、それ以前の電圧を
大容量キャパシターに充電して点火系に供給している。

逆流防止のダイオードの代わりに、このデバイスを採用。
ソーラー発電パネルなどに使われる低損失スイッチ素子だ。
このデバイスが壊れて電圧が下がるのかと心配なので

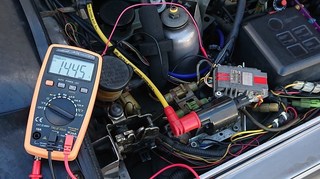

アイドリングさせたまま電源電圧を監視しながら、
このデバイスをヘアドライヤーで温めてみる。

すると電圧が下がり、エンストした!
しかし再始動はできるので、エンジンコンピュータ
のエラーコードを読み出すが、異常なし だった。

しかし、再度同じことをしても再発しない。
イグナイターやコイルを温めてもエンジンは止まらない。
原因切り分けの為、コイルとイグナイターを交換し、
電源もノーマル状態にしておくことにした。

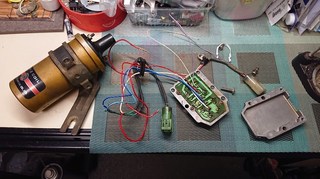

イグナイターの配線の順番を記録しておく。

イグナイターは手元に有るものの、実験の為に配線を
変えたりしているので、ノーマル状態に復旧させる。

内部配線も付けなおす。

ここで、おやつ。
昨日の帰りにコンビニで買った マリトッツォ

ひとまず、復旧。
随分昔に使っていた仕様となった。

さて、エンジンをかけて様子を見ると、すぐにエンスト!
エンジンコンピュータのエラーコードを読み出すと「15」
エアフロ不良だとぉ!

以前にもコネクタの接触不良で似たようなことはあった。
東名高速で止まってしまった時は、エンジンコンピュータ
のコネクタの差し直しをしてもエンジンはかからなかった。
今回は、それ以外のコネクタを全部調べ、差し直ししたが
特に怪しいことは見つからない。

そのうえでエンジンをかけて様子を見ると、またまた
エンジンの回転が落ちだした。

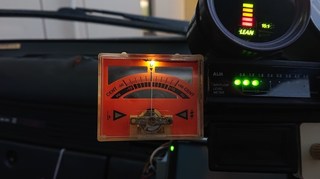

ふと見ると、エアフロ電圧の補正ユニットのメーターが
右に振り切っている。
(この写真は正常時のもので、補正はプラマイゼロ)

とっさにバイパスするとエンジンは正常になった。
ということはエアフロ自体の異常でもなく、
この 補正ユニット なのか?

バイパスするとエンジンは正常になると判れば一安心かな。
PIAZZA で晩飯に行く。

ただ、走っていても何か調子が良くない気がする。
今までの点火系の方が、やはり強力なのかな?

ともあれ、師匠の指摘通り、点火系ではないようだな。
触媒の警告灯が点灯したのは、エアフロ電圧が上がって
しまったので燃料を吹き過ぎていた為なのだろうか?




posted by piazza928 at 23:46| Comment(2) | 日記 | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
エアフロエラーはPIAZZAはすべての車で出ます。

ただ、すぐに出るんなら間違いないでしょうね。

暫く乗ってた車だと何故か履歴に残ってます。
Posted by かわばた at 2021年10月18日 06:59
ありがとうございます。

テスト前にエンジンコンピュータをリセットしても、エンスト後は「エラー15」でした。

「エアフロ電圧補正回路」をバイパスすると
改善したので、多分これが原因と思います。
Posted by 電子魔王 at 2021年10月18日 23:48
