2021年08月15日

3/8/15 結局ゴロゴロ。

夏季休暇の最終日なのに、遅く起きて部屋で過ごす。

ネットで調べごとや、ノートパソコンの環境設定など
行うが、いずれもモノにならず・・・。

夕方、代替え燃料センサ回路の部品を買いに出かける。
基板に実装するにあたり、また少し回路の見直しをした。


晩飯は、上島の コンパル で ハンバーグ定食。
このソースが、すごく懐かしい洋食屋の味がする。
ハンバーグもご飯も結構多いなぁ。

でも美味しい。




posted by piazza928 at 22:58| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月14日

3/8/14 テールランプ修理の検証など

今日も朝からひどい雨なので部屋の中で作業をする。
以前からの懸案のデジカメのスイッチ誤動作。
ばらしてスイッチ単体を押すと動作するので、ボタンなど
の問題らしいが、よくわからない・・・。


さて、PIAZZA テールランプのコネクタ部補修の実験をする。
この部分はフレキシブル基板が使われているが
それが焼損しているのでその 代替え案 を検討する。
フレキシブル基板の裏には、別に基板が貼られていた。

その基板の厚みも計っておく。
これは、基板とコネクタ接点の当たりの検証に大事だ。

この部分の補修に、やはりフレキシブル基板を使おうと思った。
ヤフオクでフレキシブルの生基板を見つけ落札しかけたが止めた。

まず、その生基板は 両面基板 だった。
コネクタのピンが当たるのでもしピンが薄い基板を突き破れば
即ショートしてしまう。
さらに、銅箔の厚みが 18μm と普通の基板の半分しかない。
後期型 XS は23W のテールランプ球が3個も使われている
ので、それだけでも 69W の電力を供給しなくてはならない。
薄い銅箔では、とても心配だ。
( 今回使っている 0.4mm 厚の基板の銅箔は 35μm )


今回、いつものノギスより精度の高いものを使ってみたが
もともとのフレキシブル基板の厚みも計っておく。

元のフレキシブル基板を抜いたコネクタ部分。
一部変形があるのは基板が焼けた熱による変形だ。

今考えている代替基板は、コネクタとこのように当たる予定。

基板の銅箔にスリットを入れ、回路を構成。

最終的には、こんな感じになる予定。

今日は昼飯も忘れて、ずっとこんなことをしていたな。
PIAZZA で晩飯に行く。
やはり、とんかつ専門店のとんかつは美味しいな。


帰りに本屋さんで トラ技 を買う。
あ、先月号も全部読んでなかったなぁ。(爆)


このところ晩御飯が早いせいか、夜、お腹が空くなぁ。




posted by piazza928 at 21:25| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月13日

3/8/13 ハードオフ巡り、など

今日の朝食には、コンビニで買った ゴーゴーカレーハムカツ
なんと中にカレーパンのようにカレーのルーが入っている。

部屋の片付けや調べごとをしたりしていたが、いつもより
早めに出かけ、バイカーズ・カフェで昼飯。
今日は雨なので、バイクで来る客は居なかった。

アイスコーヒーも頼む。


その後、銀行など回る。
今日は、平日なので窓口が開いていた。

少し足を延ばして、ハードオフ浜松芳川店 で買い物
上の MIDI キーボードは、友人からの頼まれ物。

私は、下の トルクレンチ が安かったので思わず購入。
税別、¥1,500 だ。 新品買うと ¥17,000 位するもの。
見た目もきれいだし、多少狂っていても別にビーム式の
トルクレンチがあるので、これで校正しながら使えばよい。


その帰りに郵便局に立ち寄ったが、その後
ハードオフ 浜松北寺島店 でも買い物。
シルバニアファミリー用の小物のピアノ類も
友人からのリクエスト品だ。

私は 明和電機 の オタマトーンメロディ を購入。

電池を入れたら、動作した。
コレの大きいのは触ったことがあった。
簡単なものだが、ちょっと改造してみたくなったのだ(笑)


晩御飯は、サイゼリアで。
季節限定メニューの ラムときのこのきこり風 と
いう料理だが、このネーミングってどうよ?

英文から和訳すると ラム と きのこ の きこり風グリル
が正しいと思うのだが。

だが、とても美味しかった。

知人にラインで報告していたので、普段はしないが、
携帯片手に食事。
なんと、一番最後になってしまった (汗;)




posted by piazza928 at 22:56| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月12日

3/8/12 パワーウインドウモータの検証など

今日も天気が悪く、部屋の中でゴロゴロ。

以前に秋月で入手した PWM コントローラに放熱器を付ける。


さて、先日買って来た電源 IC を検証する。
写真左は買い置きしてあった 7V の三端子レギュレータ。
松下製のものだが、すでに廃品種だ。
右が互換品だが、簡単に手に入るものでもないようだ。

代替え燃料センサーの実験回路の電源に出し換えて実験。
当たり前だが、7V ちゃんと出ている。


さて、私の PIAZZA の助手席の窓は永年ハメ殺しのままだ。
以前に修理を試みたがモーター音はするが窓が動かなかった。
今日は、そのモータを検証してみる。

朝に準備した PWM コントローラでモーターを回してみる。
時々音がするのだが、中心軸は回らない。
PWM コントローラを使うと非力な電源でもモーターが回せる
のと、ゆっくり回してテストができるので便利だ。
( バッテリーに直接つけると、バチッ というのも嫌だし )


モータの裏ブタをこじ開けるとこんな感じ。
これ、どうなってるんだ?
なんか中に錆の粉のようなものが溜まっているし。

この黒いドーナツ状の物がモーターで回り、中心部を回すようだ。
窓が動かなくなると、黒いドーナツ状の中心がスリップする
ようになっているらしい。
しかし、中心部が錆びて固着し、全く回らない。

CRC を吹いて、何度も回してみて少し動いたので
しつこく何度も繰り返して、やっと回るようになった。
変な抵抗感があるが、おそらくゴムのオーリングが
使われているようだ。
下の樹脂部分も含めて、何度も CRC を吹いて、黒い
カスが出てこなくなるまで掃除した。

中央部分も錆を擦り落としておく。

あとはシリコングリスを詰めて蓋をするところだが、
今日はココまでにして晩飯に出かける。
コロナで飲食店が夜8時までなので、吉野家 で済ませた。

その後、リサイクル店(浜北鑑定団)で 急須 を入手。
手持ちの湯飲みと、おそろいのやつだ。

コンビニで、新しい マリトッツォ(チーズクリーム)もゲット!




posted by piazza928 at 23:13| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月11日

3/8/11 セルボの時計の調整、など

以前にセルボに後付けした百斤の時計をダブルクォーツ化した。
しかし進みがちなのでコンデンサの調整を行う。

今までは適当なコンデンサを取り付けてあった。

以前に大阪の日本橋で、温度補正用のコンデンサを
買ってあったので、それに交換した。

水晶発振子は結構温度誤差の少ないもの(30ppm)だったが
コンデンサの特性が 60ppm なのだが、どういう関係に
なるのか理解できていない・・・。


そのほかに、エレキベースのポットの修理や、電波時計の
調査などもしていたが、いまひとつモノにならず。


さて、今日は早めに部品を買いに行き、その帰りに
久しぶりに チャンピオンカレー で晩飯を外食した。
最近、この 金沢カレー がマイブームである(笑)

買って来た電子部品と、ネジなど。

代替え燃料センサー基板に使う電源用 IC は既に生産廃止品だが、
なんと互換品を見つけたので、棚にあった物を全部買って来た。




posted by piazza928 at 21:53| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月10日

3/8/10 セルボ エアコン照明 LED 交換

今日も起きるのが遅く、スロースタートだ。
ネットで調べごとなどして、ゴロゴロ。

遅いお昼は、コンビニで調達。

さて、ようやく セルボのエアコン照明 LED 交換にかかる。

以前に取れなくなったランプソケットをようやく取り外し
そのソケットに合わせて特殊工具を作った。

ソケットの溝に差し込んで、ソケットを回し易くする。
実際には、先が当たって奥までは入らなかったが、
それでも指先が入らない所なので大助かりだ。

抜いた 自作 LED は、シフト表示部分に移植する。

写真中央の 黄色いキャップの電球 が、ノーマルの物。

以前に壊してしまったクリップも交換しておく。

暗くなってから 色味と明るさ の検証。
シフト表示部分に移植した自作 LED は、やはり明るすぎたな。


その後、スーパーに行って晩飯を調達。
また、弁当や寿司が全く無い・・・。
昨日の轍を、また踏んでしまったな。




posted by piazza928 at 23:46| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月09日

3/8/9 今日の作業

昨日の疲れが出たのか、起きたら昼前だった。
朝/昼兼用の食事をとってから、少し作業。

昨日切り出したセルボのエアコン照明用の LED 基板に
部品を実装する。

今回は、LED チップの取り付け方法を工夫している。
基板の先端で 2つの LED チップ を > 型に突き合わせて
角度で照射ムラを減らすことを期待している。

ちなみに、他の電球などとの比較。
右上の黄色いキャップのかぶった電球がセルボの純正品。

左上の LED 電球は市販品だが、全長が長すぎて入らなかった。
今回自作したものは、いずれよりも全長が短い。

最後に点灯実験をしてから、極性表示のマーキングと、
LED 先端部に透明な 紫外線硬化樹脂 を使って補強してみた。


あと、PIAZZA の純正テールのコネクタ部分の修理検証。
ここもフレキシ基板が使われているが、内部回路のショート
によって焼けて銅箔が剥離してしまっている。

ソケット修理に使った薄型基板を使いたいが、急な角度に
曲げるのは無理なようだ。
90℃ に温めながら曲げてみたが、ガラスエポキシなので
折れてしまうのだ。
またまた考えないと駄目だな。


晩飯はスーパーで買って来た ざるそば と おにぎり など。




posted by piazza928 at 23:32| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月08日

3/8/8 山の日

今日は、懸案の セルボ用 LED 作成に着手。

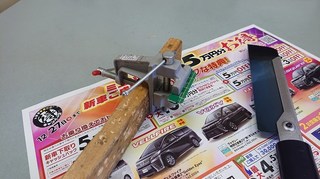

今回は、薄刃ノコで基板を切り出す。

左の2枚の基板は、バイスに基板を挟む際の 当て である。

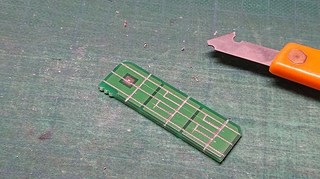

いつもは基板に P カッター で切れ目を入れて折るのだが
今回は基板が小さいので薄刃ノコで基板を切り出す事にした。
切るのに時間がかかるが、切断面の仕上がりも良いので
やすりで仕上げる時間が短縮できそうだ。


さて、今日は 山の日 であるので、出かけることにする。
途中、コンビニで遅い昼飯。

ここ数年、山の日は簡単に登山をするようにしている。
毎年、どんどん高い山に挑戦しているが、今日は時間が
遅いので、車で簡単に登れる 秋葉山 にした。
秋葉神社の本宮 がある。
昨年の 菊水山 より200m ほど高い。

天竜から さらに 国道152号線 を進み、途中で分岐。
何やら、お天気が怪しい。

ふもとから、少し霧が出てきた。
スーパー林道で さらに 7.5km 上り、秋葉神社 本宮 に到着。
駐車場からの石段が、結構キツかったな。(爆)
時間が遅かったので、拝観時間を過ぎてしまったが賽銭を
投げてお参りする。
秋葉神社は 火防の神様 なので PIAZZA が燃えたりしないよう、
また、作るものが上手く行くようにお祈りしておいた。

秋葉山は 標高 866m あるので見晴らしが良く 雲が下 にあるぞ。
さすがに 涼しい が、雷の音も気になるので 早々に下山。


帰る途中、浜北のアピタに買い物に寄ったが、フードコートが
20:00 で閉まってしまうことが分かり、弁当を買って帰る。




posted by piazza928 at 23:27| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月07日

3/8/7 ソケット修復の検討など

今日は部屋の片付けなどに追われている。
台風の影響で天気が崩れるというし部屋で作業。

PIAZZA の純正テールのソケットの修理検証の続き。
電球の端子部分の接点部分にバネ性を持たせるため
基板にスリットを入れてみる。

さらに、銅箔をカットして配線回路を形成してみる。

今回の基板は 一次試作なので改良は必要だが動作テストする。
写真撮影のため電圧を下げて、スモール時の点灯試験。

ブレーキランプの点灯試験。

まぁ、これでソケット修理は目途が立ってきたな。
しかし、こっちも何とかしないと駄目だなぁ。


そうこうしていると、ヤフオクで落としたエアフロが届く。
またまた、調べごとが増えたな。(笑)


晩飯は、コンビニ弁当で。





posted by piazza928 at 23:28| Comment(2) | 日記 | このブログの読者になる | 更新情報をチェックする

2021年08月04日

3/8/4 PIAZZA テールランプソケット再生案

会社から帰ってから、少し作業。
PIAZZA テールランプソケット再生で、フレキシ基板の
代用を考えているが、まず代用基板を取り付けてみる。

ソケットの出っ張り部分をかわすように基板に穴を開けた。

こうすることで裏側の板バネ の取り付けも可能に。

電球も取り付けてみた。

ただ、予想はしていたが、電球を取り付けると
電球のピンで押されて、アース側の接触が浮いてしまう。

薄型の代用基板と言えどもフレキシ基板よりも厚みがある。
次の手は、代用基板にスリット(切れ目)を入れて
電球のピン部分だけ動くようにすることかな。

車の足回りでいえば、リジットと ストラット くらいの違いか?
